डब्ल्यू बीम बाrier रोल बनाने की मशीन
डब्ल्यू बीम बाrier रोल बनाने की मशीन
डब्ल्यू बीम बाrier रोल बनाने की मशीन
डब्ल्यू बीम बाrier रोल बनाने की मशीन

डब्ल्यू बीम बाrier रोल बनाने की मशीन

भुगतान प्रकार: L/C
Min. आदेश: 1 Bag/Bags

बुनियादी जानकारी

    मॉडल नं.: w beam

Additional Info

    उत्पादकता: 25sets/Month

    उद्गम-स्थान:  चीन

    आपूर्ति की क्षमता: 25sets/Month

उत्पाद विवरण

डब्ल्यू बीम बाrier रोल बनाने की मशीन

राजमार्ग डब्ल्यू बीम क्रैश बाrier रोल बनाने वाली मशीनों को डब्ल्यू बीम गार्डराइल्स के उत्पादन के लिए डिजाइन किया गया है जिसमें 2 तरंग और 3 तरंगें या थ्री बीम राजमार्ग या एक्सप्रेसवे के दोनों किनारों पर रखी गई हैं। अंतिम उत्पाद को सेट लम्बाई नियंत्रक के अनुसार काटा जा सकता है, और लंबाई स्वचालित रूप से एन्कोडर द्वारा मापा जाता है। जब अंतिम उत्पाद सेट लंबाई तक पहुंच जाता है, तो मशीन स्वचालित रूप से शीट को काटने से रोकती है। इस क्रिया को समाप्त करें, मशीन लगातार चलती रहेगी


Guardril.punching छेद को ठीक करने के लिए एक एनडी एक्स्ट्राम बीम की आवश्यकता होती है। कॉमन मोटाई 3-4 मिमी। गुरेल बनाने की मशीन की गाड़ी अलग है


1. क्रैश बाrier रोल बनाने की मशीन के मुख्य पैरामीटर :
कच्चे माल के पी arameters
Material Thickness I.D  Yield Strength
Q235
 galvanized strip
3-4mm 508mm <=235mpa
Decoiling → रोल बनाने → हाइड्रोलिक काटने तालिका एकत्रित करना
2. मशीन की तस्वीरें :

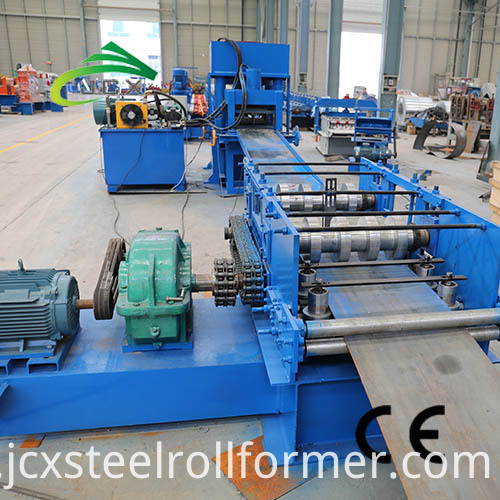

Guardrail Roll Forming Machine

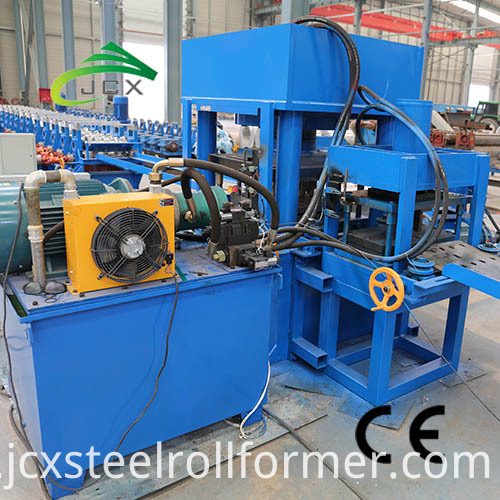

Crash Barrier MachineRoll Forming Machine

3 प्रौद्योगिकी पैरामीटर:
मशीन का वजन लगभग 3 है 1 टन का कुल आयाम मशीन : 6800 (एल) * 1 2 00 (डब्ल्यू) * 1 5 00 मिमी (एच)
3.1 मैनुअल डेकोइलर :
Uncoiler की क्षमता: 10 टन
सेगमेंट का विस्तार: मैनुअल
खंड का घूर्णन: मैनुअल
सेगमेंट की संख्या: 4
सेगमेंट विस्तार की रेंज: 480-520 मिमी
ऑपरेशन विधि: मैनुअल
3.2 गाइडिंग सिस्टम :
रोलर रोलिंग के साथ
3 3 मुख्य बनाने की मशीन:
कुंडल मोटाई: 4 मिमी
मोटर प्रकार: 3 चरण एसिंक्रोनस मोटर
मुख्य मोटर पावर: 22 किलोवाट (2sets)
लगभग। 15 समूह रोलर सहित
रोलर: treatmen टी बुझाने के साथ CR12, रोलर्स की शाफ्ट दो बार के लिए मशीन पीस अंतिम उत्पाद की शुद्धता सुनिश्चित करने के लिए से सामग्री से लैस कर रहे हैं।

शाफ्ट: अधिकतम शाफ्ट का व्यास: ø 12 0 मिमी (सख्त और tempering)

ट्रांसमिशन प्रकार: कमी बॉक्स द्वारा

3.4 हाइड्रोलिक काटने:
ब्लेड की सामग्री: सीआर 12 एमओवी, एचआरसी 58-62
लंबाई मापने: स्वचालित एन्कोडर लंबाई मापने
काटने का प्रकार: बनाने के बाद काटना: आवश्यक लंबाई में रोल बनाने के बाद शीट काट लें। विभिन्न आकारों के लिए मोल्ड बदलने की आवश्यकता नहीं है
काटना गति: मुख्य मशीन automatica एल ly बंद हो जाता है और काटने की जगह होगी। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगा।
मोटर की शक्ति: 3 किलोवाट
3.5 उत्पाद समर्थन फ्रेम
आकार: एल 3 एमएक्स W0.5m

उत्पाद श्रेणियाँ : क्रैश बैरियर रोल बनाने की मशीन > 2 वेव Guradrail रोल बनाने की मशीन
